Leadshine CS-D508-ES – Driver Động Cơ Bước Vòng Kín Số Pha 2

Leadshine CS-D508-ES: driver động cơ bước vòng kín, dải điện áp vào 20 – 50 VDC. Liên hệ Leadshine để được tư vấn chọn mã và báo giá.

Description

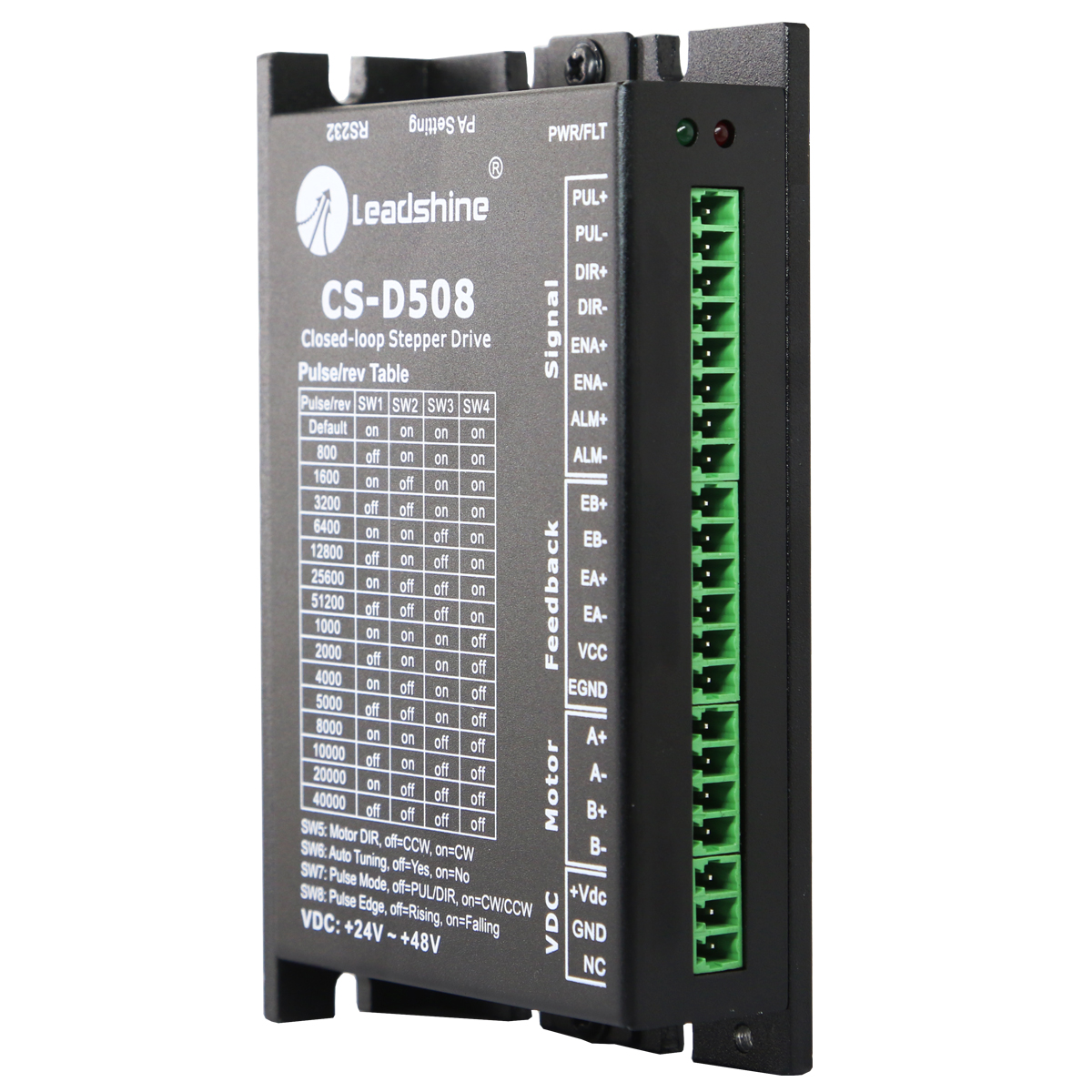

Leadshine CS-D508-ES – Driver Động Cơ Bước Vòng Kín Số Pha 2

Leadshine CS-D508-ES – driver động cơ bước vòng kín Leadshine

Leadshine CS-D508-ES là driver động cơ bước vòng kín (closed loop stepper drive) thuộc CS Series của Leadshine — hãng công bố dải điện áp vào 20 – 50 VDC; tần số xung vào tối đa 200 KHz. Liên hệ Leadshine để được tư vấn chọn mã và báo giá.

Tổng quan sản phẩm

CS-D508-ES thuộc CS Series, nhóm «Closed loop stepper / Closed loop stepper drive» trên trang hãng Leadshine. Mô tả của hãng (nguyên văn tiếng Anh): «Pulse&Direction / CW&CCW, 20- 50 VDC, 7A». Bảng thông số bên dưới gồm 28 dòng chép nguyên từ bảng Technical Data trên trang sản phẩm chính thức (giữ đúng đơn vị nguồn); đại lượng nào hãng không công bố thì để trống, không suy từ mã khác.

Tính năng nổi bật

Dải điện áp vào 20 – 50 VDC — dải điện áp vào, theo bảng Technical Data trên trang sản phẩm chính thức Leadshine (leadshine.com).
Xung tối đa 200 KHz — tần số xung vào tối đa, theo bảng Technical Data trên trang sản phẩm chính thức Leadshine (leadshine.com).
Chế độ điều khiển — hãng ghi: «Step & Direction, CW & CCW», theo bảng Technical Data trên trang sản phẩm chính thức Leadshine (leadshine.com).
Số pha 2: số pha, theo bảng Technical Data trên trang sản phẩm chính thức Leadshine (leadshine.com).

Thông số kỹ thuật Leadshine CS-D508-ES

Thông số	Giá trị
Mã sản phẩm	CS-D508-ES
Dòng sản phẩm	CS Series
Nhóm hàng	Driver động cơ bước vòng kín
Nhóm sản phẩm trên trang hãng	Closed loop stepper / Closed loop stepper drive
Hãng sản xuất	Leadshine
Tư vấn & báo giá	Leadshine
Dải điện áp vào	20 – 50 VDC
Tần số xung vào tối đa	200 KHz
Chế độ điều khiển (control mode)	Step & Direction, CW & CCW
Số pha	2
Dải điện áp nguồn đề xuất	24 – 48 VDC
Dải vi bước cấu hình bằng phần mềm	200 – 512,000 (increased by 200)
Số cấu hình vi bước bằng DIP switch	16
Các mức vi bước bằng DIP switch	800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
Dải dòng cấu hình bằng phần mềm	0.5 – 8.0 A (default by 6.0 A, increased by 0.1 A)
Chức năng DIP switch	Microstep, motor direction, auto-tuning, pulse mode, pulse edge
Dải dòng logic	7 – 16 mA (10mA typical)
Dải điện áp logic	0-0.5 VDC for pulse active low, or 4.5-5 VDC for pulse active high
Loại giao tiếp	RS232 for tuning
Xung có hiệu lực tại	Falling edge
Tỉ lệ dòng khi đứng yên (cấu hình phần mềm)	0 – 100%
Số ngõ vào số	3
Ngõ ra số	Fault outout or brake control or in-position output
Độ rộng xung	2.5 us (when dutycycle = 50% )
Thời gian thiết lập hướng tối thiểu	5 us
Chức năng bảo vệ	Over current; over voltage; chip error; motor cable error; ROM error; auto-tuning error; position following error
Điện trở cách ly	500 Mohm
Môi trường lắp đặt	Avoid dust, oil fog and corrosive gases
Nhiệt độ hoạt động	0 – 50 °C
Độ ẩm	40 – 95% RH
Độ rung	5.9 m/s2 Max
Nhiệt độ lưu kho	-20 – 65°C
Kích thước cơ khí (mechanical)	116 * 69.2 * 26.5 mm
Khối lượng	280g

Catalog PDF

📄 Xem datasheet / catalog trên trang hãng

So sánh sản phẩm

Tiêu chí	CS-D508-ES (mã đang xem)	CS1-D507S-ES	CS-D808-ES
Dải điện áp vào	20 – 50 VDC	hãng không công bố	20 – 80 VDC
Tần số xung vào tối đa	200 KHz	hãng không công bố	200 KHz
Chế độ điều khiển (control mode)	Step & Direction, CW & CCW	hãng không công bố	Step & Direction, CW & CCW

Ứng dụng thực tế

Dùng làm driver động cơ bước vòng kín (closed loop stepper drive) trong máy tự động và dây chuyền sản xuất — mã CS-D508-ES thuộc nhóm «Closed loop stepper / Closed loop stepper drive» trên trang hãng Leadshine.
Đối chiếu tài liệu chính hãng khi ghép với driver, động cơ, nguồn và phụ kiện của Leadshine.

Câu hỏi thường gặp (FAQ)

Leadshine CS-D508-ES là gì?
CS-D508-ES là driver động cơ bước vòng kín (closed loop stepper drive) của Leadshine, thuộc CS Series; trang sản phẩm chính hãng xếp mã này vào nhóm «Closed loop stepper / Closed loop stepper drive».

Thông số chính của Leadshine CS-D508-ES là gì?
Theo trang sản phẩm chính hãng: Dải điện áp vào 20 – 50 VDC; tần số xung vào tối đa 200 KHz; chế độ điều khiển (control mode) Step & Direction, CW & CCW.

Tài liệu kỹ thuật của Leadshine CS-D508-ES ở đâu?
Trang sản phẩm chính hãng: https://www.leadshine.com/product-detail/CS-D508.html. Tài liệu tham khảo của hãng (Motion_Studio_Stepper_Software_Quick_Start): https://www.leadshine.com/upfiles/downloads/bc11a475b20604436e188bc45fa55905_1656580823078.pdf.
